Preguntas más frecuentes

En esta página encontrará respuesta a las preguntas más frecuentes. Igualmente podrá realizar una búsqueda utilizando el cuadro de búsqueda situado debajo.

Proceso de montaje de los resortes de gas (2)

¿Qué importancia tiene el lugar de montaje de las bisagras?

Lo ideal es ubicar una bisagra en el eje longitudinal de cada resorte de gas montado.
De este modo, la fuerza de reacción que ejerce el resorte de gas se transfiere directamente través de la bisagra al “entorno fijo”.

Si la bisagra no se ubica en el eje longitudinal del resorte de gas, la fuerza local de la tapa o trampilla está obligada, de todos modos, a transferir la fuerza de reacción mediante un movimiento transversal a través de la bisagra hacia el “entorno fijo”. Esto no supone ningún problema mientras la rigidez de la tapa o de la trampilla sea suficiente (maciza). Sin embargo, si el canto de la tapa o de la trampilla es tipo marco, este aspecto deberá ser tenido en cuenta.

Para evitar una sobrecarga irregular de las bisagras, deberían ubicarse simétricas al comportamiento de los resortes de gas montados.

¿Cómo puedo reducir una fuerza excesiva sobre el punto de giro de mi tapa o trampilla?



excessiveforce-pic-1

Las razones de ello podrían ser:

  • Las bisagras no son lo suficientemente fuertes para transmitir esta fuerza al “entorno fijo”.
  • Las bisagras no se pueden atar con fuerza suficiente a la tapa, trampilla o al “entorno fijo”.
  • La propia tapa o trampilla (y no las bisagras) no es lo suficientemente fuerte.

A la hora de montar las bisagras, es importante tener en cuenta lo siguiente:

  • Número de bisagras = Número de resortes de gas
  • Número de bisagras: mínimo 2 unidades

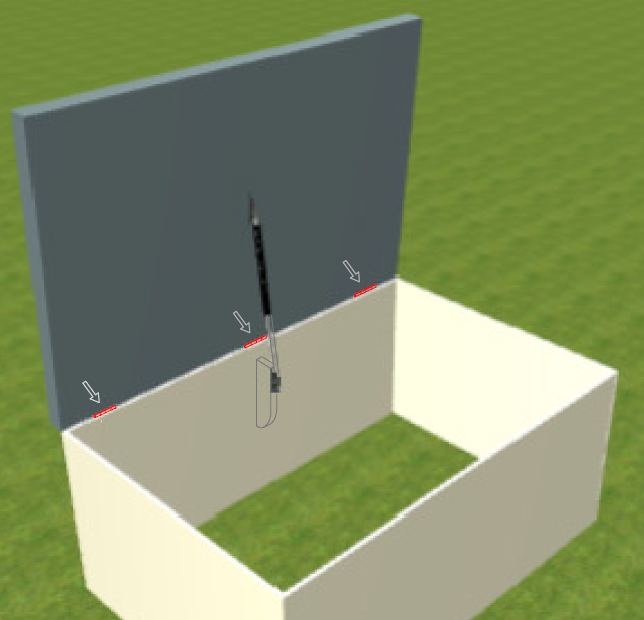

  • Sin embargo, si está previsto utilizar solo un resorte de gas, monte tres bisagras: ubique la bisagra central en la mitad del ancho de la tapa y monte el resorte de gas alineado con la bisagra central (véase el ejemplo más abajo).

FAQ-Techniek-2-Hoe-verlaag-ik-een-te-grote-kracht-op-het-draaipunt-van-mijn-klep-of-luik

Por lo general, se recomienda: fijar una bisagra en el eje longitudinal de cada resorte de gas, siempre que sea posible.
Si esta condición se cumple, la carga (fuerza) de cada bisagra equivale a la fuerza sobre el punto de giro, dividida entre el número de resortes de gas.
Esto significa que si se utiliza un solo resorte de gas, la fuerza total indicada por la herramienta de cálculo sobre el punto de giro de la tapa puede ser transmitida al “entorno fijo” utilizando teóricamente una sola bisagra.
Sin embargo, si se fija un resorte de gas sin una tercera bisagra directamente detrás del resorte en la mitad del ancho de la tapa, la fuerza indicada por la herramienta de cálculo sobre el punto de giro de la tapa se distribuirá por las otras dos bisagras, pero será la rigidez de la tapa la que sufrirá por tener que dirigir la fuerza hacia la izquierda y la derecha en dirección a las bisagras.
Al faltar la tercera bisagra, la tapa podría curvarse en el lugar en el que está montado el resorte de gas central, ya que este sigue ejerciendo una presión constante sobre la tapa cuando esta se encuentra cerrada.
En el caso de tratarse de una tapa de madera, la curvatura se irá apreciando cada vez más con el paso del tiempo (después de todo la madera “está trabajando”).
Otra posible pregunta que puede surgir es: “Tiene sentido fijar cuatro bisagras si se utilizan solo dos resortes de gas?”
Respuesta: ciertamente lo tiene. Aunque las bisagras montadas directamente detrás de los resortes de gas son las que transmiten juntas la fuerza indicada por la herramienta de cálculo en el punto de giro de la tapa hacia el “entorno fijo”.
Las bisagras adicionales se ocupan de que la tapa cierre correctamente, y por ello, tienen una función determinada. Sin embargo no participan en la transmisión de la fuerza indicada por la herramienta de cálculo sobre el punto de giro de la tapa hacia el “entorno fijo”.

Si se han cumplido todos los requisitos anteriormente citados y la carga por bisagra sigue siendo excesivamente alta, qué más puede hacerse para reducir la fuerza por bisagra?

  1. Seleccione en el resultado de la herramienta de cálculo un resorte de gas con una carrera más larga. Este resorte de gas deberá ubicarse algo más lejos del punto de giro de la tapa, y por ello, deberá ser también menos fuerte, de modo que la fuerza de reacción total sobre el punto de giro de la tapa se reducirá. Compruebe en este punto, si la posición de montaje de este resorte de gas más largo no supone ningún problema.
  2. Monte bisagras más resistentes. Esto no siempre es posible porque el tamaño de las bisagras debe ser proporcional a las dimensiones de la tapa. Por ello, por cada posición de bisagra sometida a carga, podrán ubicarse dos bisagras que habrá que montar muy juntas entre sí. Esto reduce a la mitad la carga por bisagra y duplica al mismo tiempo el número de tornillos.



Generalidades (7)

No puedo comprimir el resorte de de gas con la mano. ¿Está defectuoso el resorte de gas?

Probablemente el resorte de gas no esté defectuoso. En el resorte de gas se indica su fuerza de extensión, por ejemplo 500 N. Esto significa 500 newton. En kilogramos equivale aproximadamente a 500/10 = 50 kg. Para comprimir un resorte de gas se necesita todavía más fuerza, debido a la fricción de la junta que mantiene el nitrógeno dentro del resorte de gas. El resorte de gas se puede comprimir con la mano hasta unos 100 N, más de esto ya no es posible. Si a pesar de ello, usted lo intenta, podría dañar el resorte de gas. Lo mejor es montar el resorte de gas conforme a lo planificado y comprimir así el resorte de gas. En este caso, la tapa o trampilla hacen de palanca y le permiten ejercer más fuerza sobre el resorte de gas.

¿No ha sido posible? Esto puede deberse a varios motivos:

  • Cuando un resorte de gas pasa un tiempo en el almacén, puede ocurrir que la junta que mantiene el nitrógeno en el interior se adhiera a la barra del resorte de gas. Es por ello que la primera vez que se utiliza el resorte de gas esté algo duro.
  • También puede ocurrir que haya elegido un resorte de gas demasiado fuerte. Si es así, revise su pedido y compruebe si ha elegido la fuerza de extensión correcta.

¿Da igual en qué posición sujetar el resorte de gas? Porque también funciona al revés.

La carcasa de un resorte de gas (la parte “gruesa” del resorte) está llena de nitrógeno. Este nitrógeno es comprimido hacia dentro mediante una alta presión. Cuanto mayor es la presión, mayor es la fuerza con la que el eje del pistón (la parte “fina” del resorte) se desliza fuera de la carcasa. Para asegurar que durante los movimientos del eje del pistón no se produzca ninguna fuga de nitrógeno, el eje se desliza al final de la carcasa a través de una junta que sella el eje herméticamente. Además de nitrógeno, dentro de la carcasa hay también algo de aceite. El aceite se ocupa de proporcionar una amortiguación adicional antes de que el eje del pistón alcance sus posiciones finales (totalmente “dentro” o “fuera”). Sin embargo, este aceite tiene una función adicional. Se ocupa de que la junta se mantenga suave y flexible para asegurar un mejor sellado en torno al eje, y para que el eje pueda deslizarse hacia fuera y hacia dentro con una fricción menor (engrasado). La posición del resorte de gas es diferente, por ejemplo, con la tapa abierta y con la tapa cerrada.

En la parte trasera del vehículo, la posición de los resortes de gas montados se invierte prácticamente por completo. Por este motivo, al posicionar un resorte de gas es importante asegurarse de que el aceite que se encuentra dentro de la carcasa pueda fluir por sí mismo hacia la junta en las situaciones comunes del resorte de gas (tapa “abierta” o tapa “cerrada”).

¿Puedo realizar también pedidos por correo electrónico o teléfono?

Por favor, realice su pedido a través de nuestra web.

Para ello, puede utilizar el configurador o la herramienta de cálculo.

Si utiliza el configurador podrá realizar el pedido haciendo clic en la cesta de la compra. Los resortes de gas y/o terminales de anclaje pasan entonces a la cesta de la compra y se visualiza su contenido. Volviendo al configurador podrá añadir más artículos al contenido de su cesta. También tendrá la posibilidad de modificar el número de artículos. Después no olvide hacer clic en “actualizar la cesta”. Si hace clic en “ir a caja” podrá realizar el pedido indicando su dirección y finalmente realizar el pago.

Con la herramienta de cálculo, primeramente calculará los resortes de gas y los terminales de anclaje necesarios. Si a continuación hace clic sobre la cesta, iniciará el proceso de pedido. Se visualiza el contenido de la cesa y mediante “ir a caja” podrá realizar el pedido indicando su dirección y finalmente realizar el pago.

¿Cuál es el plazo de entrega de mi pedido?

En principio, todos los productos ofertados en nuestra web se encuentran en stock y pueden suministrarse en el plazo de tres días laborables. Si se trata de cantidades grandes, le recomendamos que nos consulte el plazo de entrega. Además, usted podrá consultar en cualquier momento el estado de su pedido enviando un correo electrónico.

¿Hay alguna diferencia si monto en mi tapa uno o dos resortes de gas?

Sí, sin duda hay una diferencia. Es más barato utilizar un solo resorte de gas. Aunque podría tener consecuencias negativas. Si usted elige un resorte de gas en lugar de dos, lógicamente este resorte debería ser el doble de fuerte. Por lo general, nuestra herramienta de cálculo (que calcula los resortes de gas necesarios) elegirá un resorte de gas algo más fuerte si usted ha indicado solo un resorte de gas. Y es que ese único resorte deberá ejercer más fuerza. Nosotros recomendamos utilizar dos resortes de gas y sujetarlos a ambos lados de la tapa. Así, las fuerzas se reparten de forma uniforme por la tapa o trampilla. De este modo se asegura que la tapa o trampilla se mantenga recta. Si aún así usted opta por un solo resorte de gas, le recomendamos montarlo en la mitad de la tapa. Si monta el resorte de gas en un lateral de la tapa, el esfuerzo será realizado solo por un lado y con el paso del tiempo la tapa se tuerce o bien se queda abierta y deja de cerrarse correctamente en la posición del resorte de gas. Con la herramienta de cálculo es fácil reconocer la diferencia si usted introduce uno o dos resortes de gas. Le recomendamos que utilice esta herramienta de cálculo para establecer el o los resorte/s de gas que usted busca, ya que tiene en cuenta muchos factores interrelacionados. Lógicamente en el cálculo no está incluida la fuerza de la tapa y de las articulaciones, puesto que es un dato desconocido para nosotros.

Yo tengo un resorte de gas identificado con un número. ¿Le sirve para algo este número a tiendaresortesdegas.es?

Recuerde que debe recopilar los datos técnicos por usted mismo para después crear un posible modelo de sustitución utilizando nuestro Configurador.

Para aumentar las posibilidades de éxito, consulte en el apartado “Preguntas más frecuentes” la respuesta a la pregunta: “¿Cómo encuentro un resorte de gas de repuesto?

¿Estará mi tapa sometida a más esfuerzo si utilizo resortes de gas?

Sí, por lo general la tapa está sometida a más esfuerzo cuando se utilizan resortes de gas. Por ello es importante que, antes de montar los resortes de gas, analice si su tapa y las bisagras que lleva son lo suficientemente fuertes. En la imagen siguiente se muestra una tapa de 25 kg con  resortes de gas y sin ellos:

La explicación del aumento de la fuerza es el hecho de que los resortes de gas trabajan, por lo general, con un pequeño brazo de palanca. Por tanto, para poder soportar el momento completo de la tapa se precisa una fuerza mayor. De ahí que el resorte de gas tenga también una fuerza de extensión mucho mayor que el peso de la tapa. En este ejemplo, el resorte de gas tiene una fuerza de extensión de unos 420 N ó 43 kg. Esto es mucho más que el peso de la tapa (25 kg).

Si usted obtiene en la herramienta de cálculo una fuerza de bisagra excesiva, podrá reducirla eligiendo un resorte de gas más largo. Este trabaja con un brazo de palanca mayor y, por ello, exige una fuerza menor. Lógicamente, los resortes de gas tienen que seguir siendo adecuados. Puede consultarlo en la imagen de la herramienta de cálculo y medirlo para el uso que tiene usted previsto darle.

Configurador (3)

¿Cómo encuentro un resorte de gas de repuesto?

Antes de buscar un modelo de repuesto, debe usted conocer la fuerza de su resorte de gas “usado”.

Por lo general, el resorte de gas lleva la información impresa (o bien una etiqueta en la carcasa) que incluye los datos como …N.
La “N” significa newton y el número indica el número de newtons.

Por ejemplo:
300 N = 300 newtons
0300 N = 300 newtons

En cuanto sepa la fuerza de extensión (es decir, el número de newtons) del resorte de gas, puede usted continuar con el paso 1.

Paso 1. Medir en el resorte de gas “usado”: (atención: en milímetros!)

  • el diámetro de la barra (la parte fina)
  • el diámetro de la carcasa (la parte gruesa)

Nosotros vendemos los siguientes tipos de resortes de gas:

Tipo         Diámetro de barra      Diámetro de carcasa
4-12               4 mm                               12 mm
6-15               6 mm                               15 mm
8-19               8 mm                              19 mm
10-23           10 mm                              23 mm
14-28           14 mm                              28 mm

  • Elija de esta tabla el resorte de gas de repuesto que más se corresponda con el diámetro de barra y de carcasa que usted acaba de medir.

# Observaciones sobre los resortes de gas de repuesto: “Tipo de resorte de gas = .. – ..”

Quizá pueda usted desatornillar el terminal de anclaje de uno o de los dos extremos del resorte de gas “usado” (cabeza de rótula, articulación angular, etc.).
Si usted tiene previsto reutilizarlo, deberá asegurarse de que su tamaño de rosca coincida con el tamaño de rosca del tipo de resorte de gas de repuesto elegido.

Para revisar si esto es así:

  • Seleccione en nuestra página web la pestaña “Configurador” y elija el tipo de resorte de repuesto deseado en la columna central (en este paso, la longitud todavía no tiene importancia).
  • Seleccione en la columna izquierda y derecha “sin”.
  • Desplace el cursor sobre el resorte de gas, y podrá visualizar la información sobre las partes roscadas situadas en ambos extremos del resorte de gas.

Si usted desea comprar terminales de anclaje (cabezas de rótula, horquillas, articulaciones angulares, etc.) nuevos, puede seleccionarlos en la columna izquierda o derecha.

  • Desplace el cursor sobre el tipo de unión seleccionada y debajo se mostrará un plano acotado de la misma.
  • Así podrá comprobar si es posible incorporar los terminales de anclaje a la aplicación de resorte de gas ya existente.

Si la utilización de los terminales no supone un problema, puede usted continuar con el paso 2.

Paso 2. Medir en el resorte de gas “usado” la longitud máxima.

Por ejemplo, cuando abrimos por completo una tapa, el resorte de gas se desplaza hasta su máxima longitud. Ahora se trata de determinar esta longitud máxima (distancia medida entre centros):

  • Abra la tapa totalmente y mida la distancia entre el centro de uno de los puntos de fijación y el centro del otro punto de fijación.

how-do-i-find-pic-1-1

# Observaciones sobre los resortes de gas de repuesto: “Longitud “máx.”= …… mm”

Paso 3. Medir en el resorte de gas “usado” la longitud mínima.

Si ahora cerramos la tapa, el resorte de gas se comprime hasta una longitud determinada. Sin embargo, el resorte de gas nunca queda totalmente comprimido (hasta el final de su longitud de carrera). Por lo tanto, casi siempre queda un trozo (trocito) de longitud de carrera sin utilizar. Teniendo esto en cuenta, resulta más fácil encontrar un resorte de gas de repuesto apropiado (mediante la medida de la longitud) para sustituir el resorte de gas “usado”. Por ello, deberá usted calcular la distancia más corta entre centros de los puntos de fijación del resorte de gas “usado” y todavía montado.

  • Cierre la tapa y mida en el resorte de gas “usado” la distancia entre el centro de uno de los puntos de fijación y el centro del otro punto de fijación.

how-do-i-find-pic-2

Si no fuera posible realizar esta medición, por ejemplo porque el espacio por debajo o por detrás de la tapa es insuficiente, a continuación le explicamos aquí otra forma de determinar la distancia más corta entre centros.

  • Abra la tapa o la trampilla.
  • Ate una cuerda fina alrededor de la barra (la parte delgada del resorte de gas).
  • Deslice la cuerda hasta tocar la carcasa (la parte gruesa del resorte de gas).
  • Cierre la tapa o trampilla, de modo que el resorte de gas muestre su longitud más corta.
  • Abra la tapa o trampilla totalmente y mida la distancia entre la cuerda desplazada y la carcasa.
  • Reste esta distancia a la longitud “máx.” medida anteriormente.

# Observaciones sobre los resortes de gas de repuesto: “Longitud “comprimido”= …… mm”

Cuando el resorte de gas de repuesto está totalmente comprimido (medida la distancia entre centros de los terminales) debería ser algo más corto que el valor calculado como “Longitud, comprimido”.

Paso 4. Elegir el resorte de gas de repuesto que mejor se adapta a la longitud de carrera:

  • Seleccione en nuestra página web la pestaña “Configurador” y elija el tipo de resorte de repuesto deseado en la columna central (en este paso, la longitud todavía no tiene importancia).

Si usted va a reutilizar en uno o en ambos extremos un terminal de anclaje ya existente, continúe con el paso 5.

  • Seleccione en la columna izquierda y derecha los terminales de anclaje nuevos que desea utilizar (se muestra la distancia máxima entre centros de las dos uniones).
  • Con el cursor, presione el resorte de gas totalmente hacia dentro para poder leer la distancia más corta entre centros.
  • Seleccione en la columna central una longitud de carrera apropiada para el tipo de resorte de gas de repuesto que esté lo más cerca del valor de “longitud, comprimido” (empezando desde abajo).

Compare ahora la distancia más grande entre centros con la “longitud, máx.” medida anteriormente, y en caso de que exista una diferencia de longitud, evalúe las posibles consecuencias (la tapa se abrirá algo menos o algo más).

¡Si esto le parece aceptable, ya habrá encontrado un resorte de gas de repuesto!

Paso 5. Cómo seleccionar la longitud de carrera más apropiada del tipo de resorte de gas de repuesto cuando en uno o en los dos extremos vaya a utilizarse un terminal de anclaje ya existente:

Seleccione en la columna izquierda y derecha “sin” (se mostrará el margen máximo entre roscas). Convierta la “longitud, comprimida”, utilizando las medidas de los terminales, en la distancia más corta entre roscas.

  • Con el cursor, presione el resorte de gas totalmente hacia dentro para poder leer la distancia más corta entre roscas.
  • Seleccione en la columna central una longitud de carrera apropiada para el tipo de resorte de gas de repuesto, de manera que se acerque a la distancia entre roscas más corta posible (empezando desde abajo).

Utilizando las medidas de los terminales de anclaje, calcule ahora la distancia más larga entre centros y compárela con la “longitud, máx.” medida anteriormente, y en caso de que exista una diferencia de longitud, evalúe las posibles consecuencias (la tapa se abrirá algo menos o algo más).

¡Si esto le parece aceptable, ya habrá encontrado un resorte de gas de repuesto!

¿Cómo puedo encontrar un resorte de gas de repuesto apropiado para mi solarium?

Busca usted un resorte de gas para su solárium horizontal o de cuerpo entero? En Tiendaresortesdegas.es encontrará diferentes tipos de resortes de gas universales. En muchos casos, para los soláriums se utilizan solo resortes de gas especiales. Estos resortes de gas incorporan un sistema de bloqueo adicional, de modo que pueden detenerse en cualquier posición. Este tipo de resortes de gas (todavía) no están disponibles. Si este es su caso, le recomendamos comprar esos resortes de gas al fabricante o al vendedor de su solárium.
Si los resortes de gas de su solárium no están equipados con un sistema de bloqueo adicional, y solo tienen una posición de abierto y otra de cerrado – es muy posible que podamos ayudarle. Lo primero será medir su resorte de gas. Consulte en “Cómo encontrar un resorte de gas de repuesto? lo que es importante a la hora de medir. Una vez realizadas las mediciones necesarias, podrá consultar con nuestro Configurador si podemos suministrarle un resorte de gas apropiado para sustituir el resorte de gas de su solárium.

¿Qué fuerza de extensión (medida en newtons) debería tener el resorte de gas de repuesto?

Habitualmente, el resorte de gas lleva un número de modelo y al final tres números y una N. Por lo general, se supone que esto es el número de newtons. Introduzca este número en el Configurador en la casilla “fuerza de extensión”. El resto de las medidas del resorte de repuesto podrá establecerlas siguiendo los pasos del apartado “¿Cómo encuentro un resorte de gas de repuesto?“.

Si el número de newtons no está indicado en el resorte de gas de repuesto o es ilegible, es recomendable calcular el número de newtons utilizando la herramienta de cálculo. Lo más recomendable es volver a realizar un cálculo completamente nuevo de los resortes de gas, es decir, calcular también las medidas de los resortes de gas y de los terminales de anclaje. Así podrá estar seguro de que los resortes de gas son realmente aptos para su tapa, puerta o cualquier otra aplicación en cuestión. Le recomendamos seguir las instrucciones al introducir los datos y seguirlas paso a paso.

Cálculo (3)

¿Cómo puedo medir el peso de mi tapa?

¿Cómo puedo medir el peso de mi tapa? Bajo el concepto peso entendemos el peso “individual” medido. Lo más fácil es utilizar una báscula. Si no es posible o no resulta práctico pesar la tapa “individualmente”, lea más abajo de qué otro modo es posible estimar el peso. Por nuestra experiencia sabemos que partir de una estimación de peso no es lo suficientemente exacto y, por lo tanto lo desaconsejamos totalmente.

  • Con la tapa en posición horizontal establezca la fuerza que debe ejercerse para apoyarla sujetándola por el borde exterior y frente a las articulaciones. Para ello, súbase a una báscula de personas y establezca el peso complementario en el momento en que usted apoya la tapa horizontal de este modo (observación: ejercer fuerza en sentido vertical).
  • Si resulta difícil apoyar la tapa con las manos, puede usted también sujetar una cuerda en la parte inferior de la tapa y llevarla por el borde exterior para apoyar la tapa (observación: tirar de la cuerda en sentido vertical).
  • Sin embargo, si la tapa está “cerrada” en posición horizontal, para pesarla deberá usted elevarla ligeramente hasta que el borde completo de la tapa ya no esté en contacto.

Su aumento de peso multiplicado por 2 equivale con bastante aproximación al peso de la tapa.

  • Opcionalmente puede usted apoyar el borde exterior de la tapa horizontal frente a la articulación utilizando un palo o un listón directamente sobre la báscula (coloque previamente un pequeño tablón sobre la báscula).
  • Sin embargo, si en posición horizontal la tapa está “cerrada” podrá usted modificar algunas cosas para que el borde completo de la tapa no esté en contacto (utilizar un listón o palo más largo, colocar sobre la báscula un tablón más grueso o bien colocar la báscula más alta).

Tras restar el peso del tablón y del listón o del palo al peso indicado en la báscula, el valor obtenido deberá multiplicarse por 2. Por lo general, el resultado equivale con bastante aproximación al peso de la tapa.

¿Cómo puedo calcular el “ángulo cerrado” y el “ángulo abierto” de una tapa?

Para esto se aplica lo siguiente (según la aguja pequeña del reloj)

  • Las 12 horas en el dial = 90 grados …. La tapa está vertical
  • Las 3 en el dial = 0 grados …. La tapa está horizontal ………… Tapa “reclinada”
  • Las 6 en el dial = 90 grados …. La tapa cuelga verticalmente hacia abajo ….. Tapa “colgada”

FAQ-Rekentool-1-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep

Lado izquierdo de la página: Posiciones de la tapa que pueden darse con una tapa “reclinada”:

  • Trampilla en un techo
  • Trampilla en una buhardilla
  • Caja para juguetes
  • Trampilla en una bodega
  • Caja para el jardín
  • Escotilla de barco
  • etc.

Lado derecho de la página: Posiciones de la tapa que pueden darse con una tapa “colgada”:

  • Trampilla en un vehículo de venta ambulante
  • Ventanilla de recogida
  • Protección solar
  • Paraguas de protección
  • Techo protector para remolque
  • etc.

FAQ-Rekentool-2-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep



* La tapa se mueve del ángulo inicial hacia el ángulo final (longitud máxima del resorte de gas)

Los ángulos de la tapa situados entre estos dos ángulos pueden calcularse, por ejemplo, utilizando un medidor de ángulos o un Smartphone (con una App medidor de ángulos)



¡Importante!

Por favor, no traslade la lectura del medidor o el Smartphone simplemente como ángulo efectivo de la tapa.

Calcule primeramente la diferencia entre la posición de la tapa y la horizontal, así como entre la posición de la tapa y la vertical respectivamente. A continuación, calcule el ángulo de tapa efectivo correspondiente a la información anteriormente citada.

Los ángulos de la tapa también pueden determinarse mediante medición y cálculo.

En los ejemplos siguientes se muestra cómo realizar este tipo de mediciones y cómo hacer el cálculo correspondiente:

A = Inclinación de la tapa, medida horizontalmente (o en otro ejemplo, medida verticalmente)

S = Articulación de la tapa

L = Longitud de la tapa

FAQ-Rekentool-3-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep2

Calculo de un ángulo de tapa:

  • Busque en Google: 1+1                                                -> Google le mostrará una calculadora.
  • Haga clic sobre el botón “Rad”                                                            -> se mostrará el botón “Deg”.
  • Pulse sobre el botón “Inv” y después sobre el botón “sin”
  • Introduzca  la inclinación con el ratón                                     -> por ejemplo: 3 .. 0 .. 8
  • Ahora presione el botón con el signo de la división
  • Introduzca con el ratón la longitud                                     -> en este ejemplo: 9 .. 0 .. 0
  • Finalmente presione la tecla “=”

El resultado es la inclinación horizontal o vertical de la tapa (dependiendo del método de medición). El resultado: 20,01 -> 20 grados (redondeado) se convierten en la posición de la tapa:          0 grados – 20 grados = -20 grados.

Para la posición de la tapa en el plano adyacente tenemos: -90 grados – 15 grados = -105 grados.

Recomendación! Realice antes el cálculo de los ejemplos a continuación para comprobar si ha comprendido correctamente el proceso.

FAQ-Rekentool-4-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep1

FAQ-Rekentool-5-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep1

FAQ-Rekentool-6-Hoe-bepaal-ik-hoek-dicht-en-hoek-open-van-een-klep1

¿Por qué es importante la cota B? ¿Y cómo puedo modificarla manteniendo el funcionamiento?

Mediante las cotas A y B, el resultado de la herramienta de cálculo indica la posición en la que el resorte de gas se sujeta a la tapa.

Ambas distancias se indican desde el centro del punto de giro de la tapa.

La cota A es una distancia medida a lo largo de la tapa, y la cota B es una distancia medida en ángulo recto.

La cota A es un valor obtenido del cálculo del resorte de gas, mientras que la cota B depende de cómo está sujeto el resorte de gas en la tapa.

La herramienta de cálculo calcula la cota B basándose en el espesor de tapa introducido y en la posición del punto de giro en relación con la tapa. Por lo general, el punto de fijación del resorte de gas se encuentra a una distancia de 20 mm de la superficie de la tapa.

A continuación se muestran algunos ejemplos de cotas B creadas por la herramienta:

b-measure-pic-1

Cuando en la herramienta (en el paso 2) se pulsa sobre “calcular”, se determina la cota B según una regla de cálculo estándar y se revisa la aplicación del resorte de gas.

La cota B mostrada como resultado del cálculo debe corresponder a la distancia B del punto de fijación del resorte de gas en el punto en el que finalmente vaya a ser sujeto.

Puede ser que la distancia B definitiva del punto de fijación del resorte de gas difiera de la cota B calculada por la herramienta como estándar.

b-measure-pic-2



En este caso hay que ajustar la cota B.

El principal motivo es que la fijación del resorte de gas en un “entorno fijo”, indicado en la herramienta mediante las cotas C y D, debe coincidir geométricamente con la longitud del resorte de gas comprimido y extendido en combinación con el movimiento de giro de la tapa (del “ángulo cerrado” hacia el “ángulo abierto).

Antes de adaptar la cota B, anótese por favor las fuerzas manuales tal y como se muestra en “ver abierto” e “ver cerrado”.

Ajuste ahora la cota B y modifique la cota A hasta que, tanto con “abierto” como con “cerrado”, se vuelvan a alcanzar los valores de fuerza manual previamente anotados.

Devolución (1)

¿Puedo devolver un resorte de gas?

Si el artículo pedido no cumple sus requisitos, dispone usted de 7 días para devolverlo. El artículo deberá devolverse dentro del embalaje original sin daños, estar completo, no presentar daños y funcionar correctamente.

Por favor, seleccione el proceso siguiente:

  • Solicitar un número de devolución mediante correo electrónico tiendaresortesdegas.es
  • Devolución en el embalaje original con la información siguiente:
  • – Su nombre o nombre de la empresa y su dirección de correo electrónico
  • – Número de devolución
  • – Número de pedido y número de factura
  • – Motivo de la devolución
  • – Lista detallada de todas las piezas (referencias) que usted devuelve

Dirección de devolución:
Dictator Española, S.A.U.
Montcada, 8 (Pol. Ind. Camp de les Pereres)
08130 Santa Perpetua de Mogoda

Los gastos originados por la devolución del artículo correrán a cargo del cliente. No se aceptarán devoluciones a portes debidos o devoluciones sin número de devolución.

Consejos técnicos (1)

Los resortes de gas suministrados han resultado ser demasiado fuertes. ¿Qué debo hacer?

Durante el primer uso es normal que los resortes de gas estén algo duros. Cuando un resorte de gas pasa un tiempo en el almacén, puede ocurrir que la junta que mantiene el nitrógeno en el interior se adhiera a la barra del resorte de gas. Es por ello que la primera vez que se utiliza el resorte de gas puede estar algo duro. En ese caso, lo mejor es retirar el resorte de gas de la trampilla y comprimirlo utilizando una palanca. Después ya funcionará mejor.

Si los resortes de gas son realmente demasiado fuertes, podrían dejar salir algo de gas. Lea, por favor, las siguientes instrucciones a este respecto:

http://www.hahn-gasfedern.de/fileadmin/Media/PDF/Ventile_en.pdf (inglés)

http://www.hahn-gasfedern.de/fileadmin/Media/PDF/Ventil_dt.pdf (alemán)

Mantenga los resortes de gas alejados de usted y tenga cuidado de no dañar los resortes. Deje salir el gas gradualmente hasta alcanzar la fuerza deseada.
